Fasad och gårdsbelysning med skymningsrelä i Birkastan, Vasastan

Så utfördes arbetet

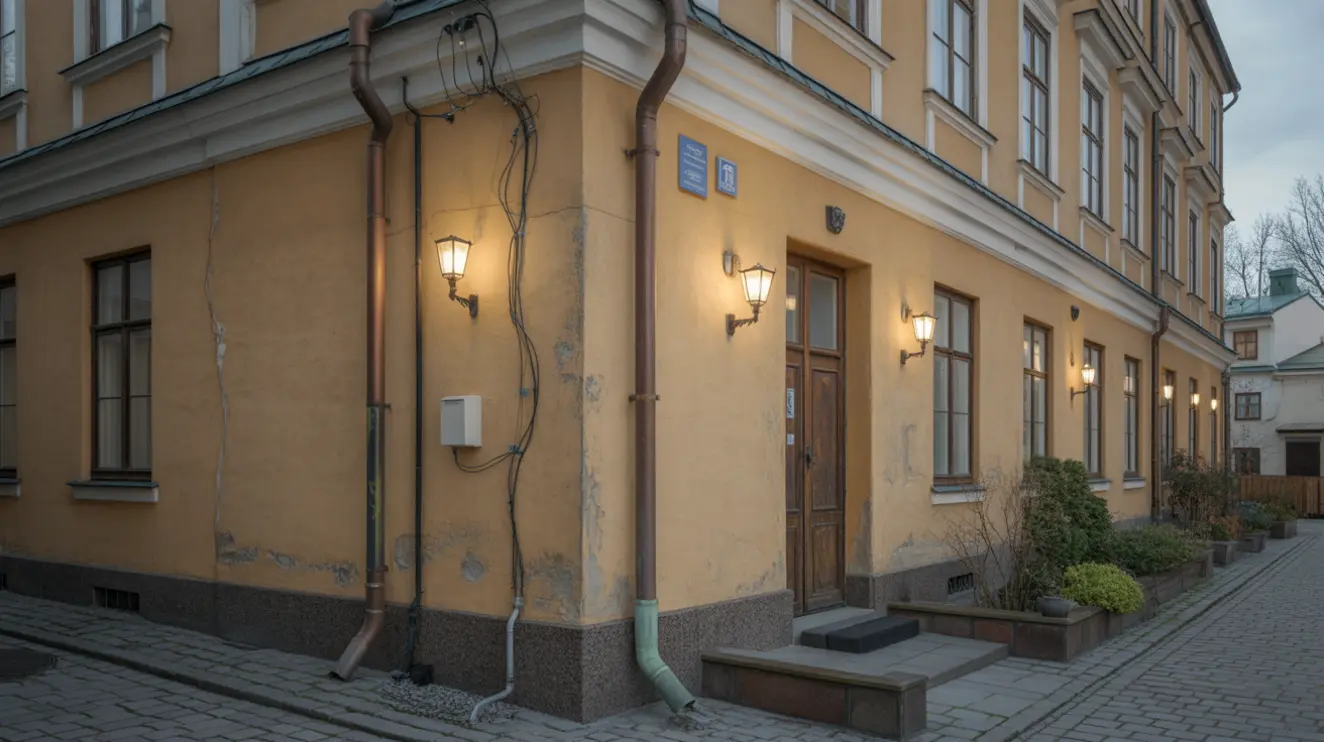

Projektet omfattade modernisering av fasad- och gårdsbelysning åt en bostadsrättsförening på en hörnfastighet i Birkastan. Fastigheten hade äldre armaturer med ojämn spridning och manuella brytare. Entreprenörerna vi samarbetar med genomförde ett inledande platsbesök, dokumenterade befintlig anläggning och utförde luxmätningar kvällstid för att kartlägga mörka partier längs gårdsfasad, portgång och cykelytor. Därefter togs en ljusplan fram med fokus på trygghet, orienterbarhet och fasadens uttryck, med varmvitt ljus som harmonierade med teglet och putsade detaljer.

Inför installationen sattes skydd upp vid entréer och fönsterbleck. Elfirmorna i vårt nätverk använde lågbyggda, riktbara fasadarmaturer i kapslingsklass IP65 med integrerade LED-moduler (3000 K, hög färgåtergivning) och bländskydd. På gården valdes robusta väggarmaturer mot mur samt diskreta pollare vid gångstråken för att skapa en tydlig ledljuseffekt. All infästning utfördes med rostfria A4-skruv och pluggar anpassade för underlaget. Kabelföring på fasad utfördes utanpåliggande i UV-beständiga kanaler målade i fasadkulör för ett enhetligt intryck, och i mark drogs N1XV i skyddsrör med sandbädd och markeringsband. Kopplings- och fördelningspunkter kapslades i IP65-dosor, och samtliga skarvar tätades med krympslang.

Skymningsreläet placerades på takfoten med fri sikt mot norr för att undvika misständning av direkt solljus och reflexer från fönster. Reläet kalibrerades med tydliga tänd- och släcknivåer för att undvika fladdring i skymningen. Elektrikerna hos våra utvalda partnerföretag installerade en separat servicebrytare samt märkning i elcentralen. Jordfelsbrytare för ytterbelysningen verifierades, och överspänningsskydd kompletterades för att säkra driften vid åskväder. Anläggningen provades krets för krets, och yrkesutövarna genomförde isolationsmätning, kontinuitetskontroll av skyddsledare och funktionsprov enligt upprättad egenkontroll. All dokumentation, inklusive uppdaterad gruppförteckning, ritningar och skötselanvisning, överlämnades till styrelsen.

Under montage i portgång användes dammsugande borr och punktvis tätning för att bevara ytskikten. Montörerna i vårt kurerade nätverk riktade armaturerna i två höjdzoner för att samtidigt framhäva fasaddetaljer och ge trygga gångytor utan att belysa fönster direkt. På gården justerades armaturernas spridningsvinkel för att undvika skuggfickor bakom cykelställ och buskage. Gamla skymningsreläledningar ersattes med EQLQ 3G1,5 och styrningen samlades till en tydligt märkt kopplingspunkt. Slutbesiktningen skedde kvällstid tillsammans med kundrepresentanter, där vinklar och nivåer finjusterades efter deras feedback.

Resultatet gav en jämn, varm och välkomnande belysning runt hela gården och längs fasaden. Entréer, soprum och cykelparkering upplevdes säkrare, och boende navigerade enklare i trappor och genom portgång. Den nya LED-lösningen minskade effektbehovet och krävde mindre underhåll jämfört med tidigare anläggning. Estetiskt följde armaturernas formspråk med husets sekelskiftesdetaljer, och den sammanhållna kulören på kanaler och beslag gav ett diskret utförande. Kundens önskan om automatisk och driftsäker styrning uppfylldes genom ett korrekt placerat och inställt skymningsrelä, och föreningen fick en tydlig drift- och skötselrutin. Projektet avslutades med överlämning av protokoll och utbildning av utsedd fastighetsskötare i enkel daglig tillsyn.
