Byte av elcentral och installation av jordfelsbrytare i Birkastan, Vasastan

Vi genomförde ett byte av elcentral och installerade jordfelsbrytare i en sekelskifteslägenhet i Birkastan, Vasastan åt en barnfamilj. Den befintliga centralen bestod av ett äldre proppskåp med blandade porslinssäkringar och bristfällig märkning, vilket hade orsakat återkommande säkringsbrott och osäkerhet kring skydd i kök och badrum. Uppdraget omfattade projektering, demontering, installation, provning och dokumentation enligt gällande elsäkerhetskrav 2026.

Så utförde vi arbetet

Vi inledde med en genomgång av befintliga grupper och förbrukningspunkter i hela lägenheten och upprättade en uppdaterad gruppförteckning. Vi identifierade ett antal parallellkopplade uttag samt blandade ledardimensioner som krävde omfördelning för att uppnå god selektivitet och rätt säkringsstorlek. En riskbedömning genomfördes och arbetsområdet spärrades av. Vi spänningslöste och verifierade frånkoppling med tvåpolig spänningsprovare innan några ingrepp genomfördes.

Det gamla proppskåpet demonterades varsamt och avfallet sorterades för miljövänlig hantering. Vi monterade en ny normkapslad central med två rader på en stabil bakgrundsplatta, justerade matningen och installerade dragavlastning. Huvudbrytare, nollskena och skyddsledarskena placerades för god åtkomlighet och framtida utbyggnad. Vi installerade automatsäkringar i passande karakteristik (B) och dimensionerade grupperna utifrån ledararea och belastning i kök, allrum och våtutrymmen. Ledaranslutningar gjordes med halogenfria apparatledare och tydliga färgkoder, och genomföringar tätades ordnat för att ge en ren och säker installation.

Jordfelsbrytarskydd kompletterades med en 4-polig typ A 30 mA som huvudskydd samt en separat jordfelsbrytare dedikerad för kök och badrum för att minska risken för onödiga frånkopplingar. Grupper för värmegolv, diskmaskin och tvättmaskin separerades och märktes upp enligt den nya förteckningen. Samtliga gruppkablar kapades till rätt längd, avmantlades korrekt och terminerades med rätt åtdragningsmoment på DIN-skenans komponenter. Märktejp och nummerhylsor användes konsekvent för spårbarhet.

Efter installationen genomförde vi fullständig provning: isolationsmätning mellan ledare och mot jord, kontinuitet i skyddsledarsystemet, mätning av slingimpedans och kortslutningsström, samt funktionsprov av jordfelsbrytare med instrument för både snabb- och fördröjda utlöstider. Varje grupp testades under last och bruksanvisning för den nya centralen överlämnades tillsammans med uppdaterad gruppschema. Montageytan rengjordes och fronten på centralen återmonterades med korrekt kapslingsklass bibehållen.

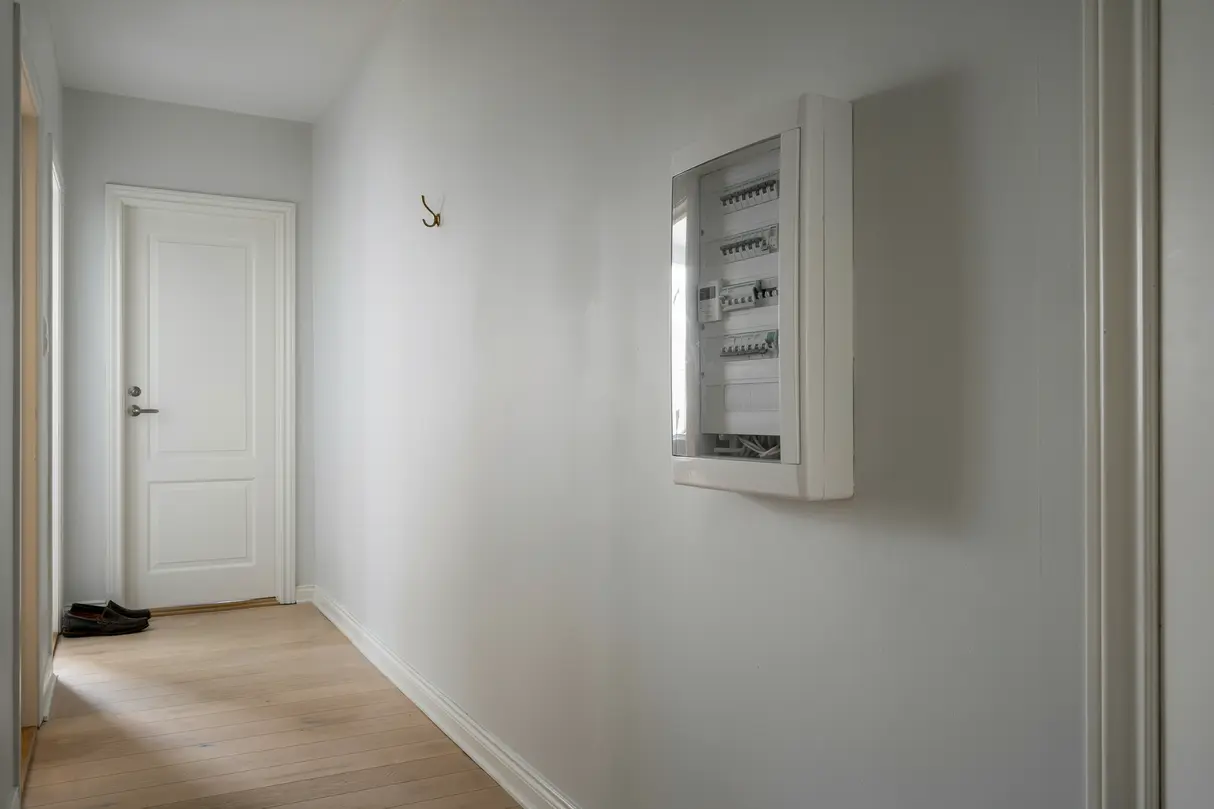

Resultatet gav en modern och trygg anläggning med förbättrad driftssäkerhet, tydlig märkning och komplett dokumentation. Kunden fick jämnare lastfördelning, snabbare felsökning och högre skyddsnivå i våtutrymmen. Den nya centralen smälte in diskret i hallen och skapade ett prydligt helhetsintryck som underlättade framtida service och eventuella utökningar.

1. 1
   Planering och säkerställande av rätt omfattning

   Vi gjorde platsbesök, dokumenterade befintlig anläggning och tog fram en plan för lastfördelning, märkning och materialval. Tidplan och avbrottsfönster fastställdes i dialog med kunden.

2. 2
   Demontering och installation

   Vi spänningslöste, demonterade proppskåpet och installerade ny normcentral med huvudbrytare, jordfelsbrytare och automatsäkringar. Grupper omfördelades och anslutningar terminerades enligt tillverkarens anvisningar.

3. 3
   Provning, märkning och överlämning

   Vi genomförde mätningar, funktionstestade jordfelsbrytare, färdigställde gruppförteckning och överlämnade protokoll. Arbetsplatsen städades och kunden informerades om centralens funktioner.
